Capture de l'existant et modélisation 3D
Afin de réaliser le relevé de l'existant, nous utilisons un scanner laser 3D. A chaque station de mesure, le scanner relève plusieurs millions de points et leurs positions dans l’espace. Cet outil technologique permet d'effectuer un relevé millimétrique (intérieur / extérieur) de tous types de bâtiment ( monuments, immeubles, entrepôts, terrain, ruines, etc.).

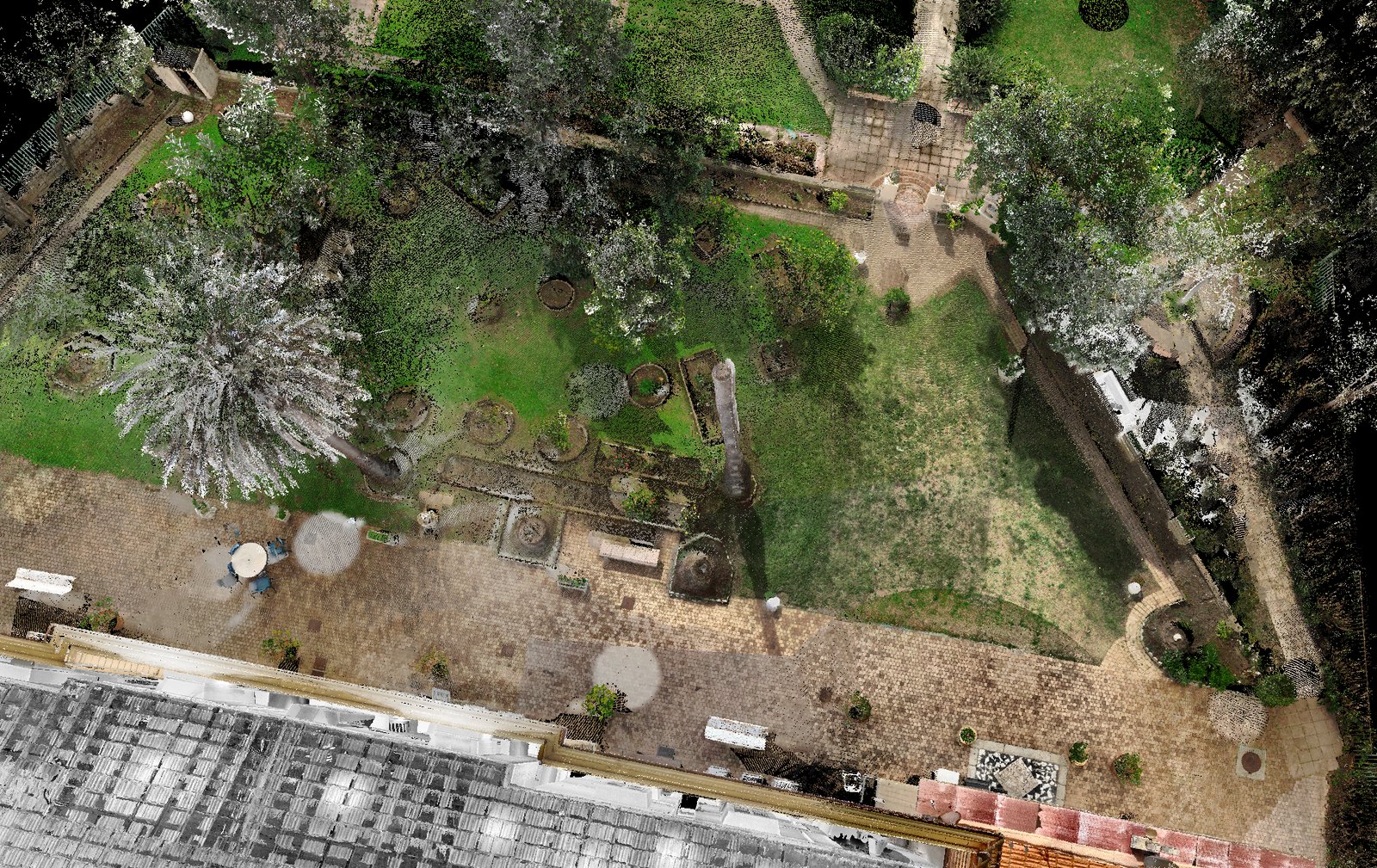

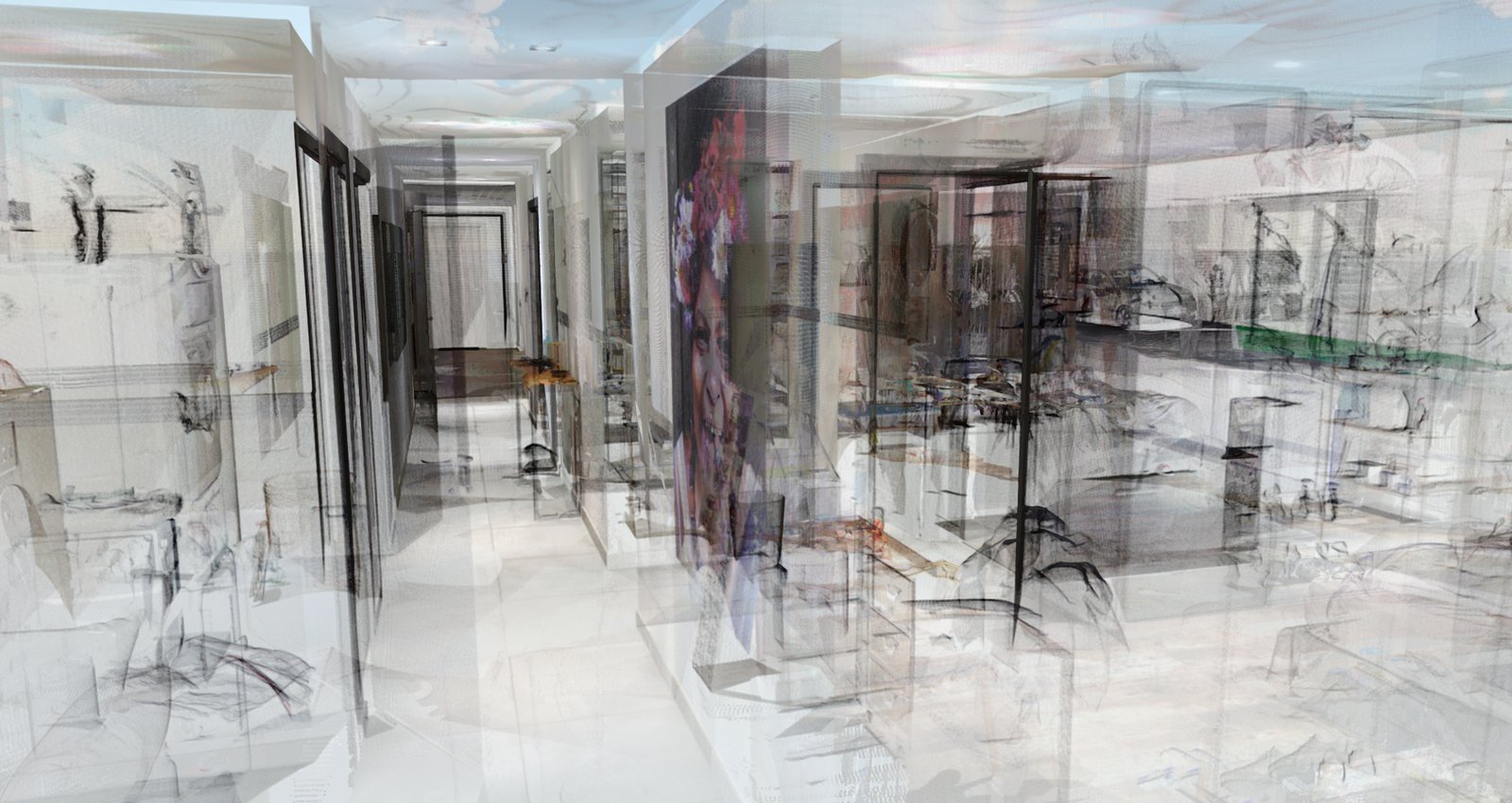

Les millions de points capturés donnent ainsi un nuage de points de la scène, nuage de point dans lequel il est possible de se promener et d'effectuer des mesures. En l'insérant dans un logiciels de DAO (Dessin Assisté par Ordinateur), il est alors possible de dessiner par dessus, comme un système de calque en 3D.

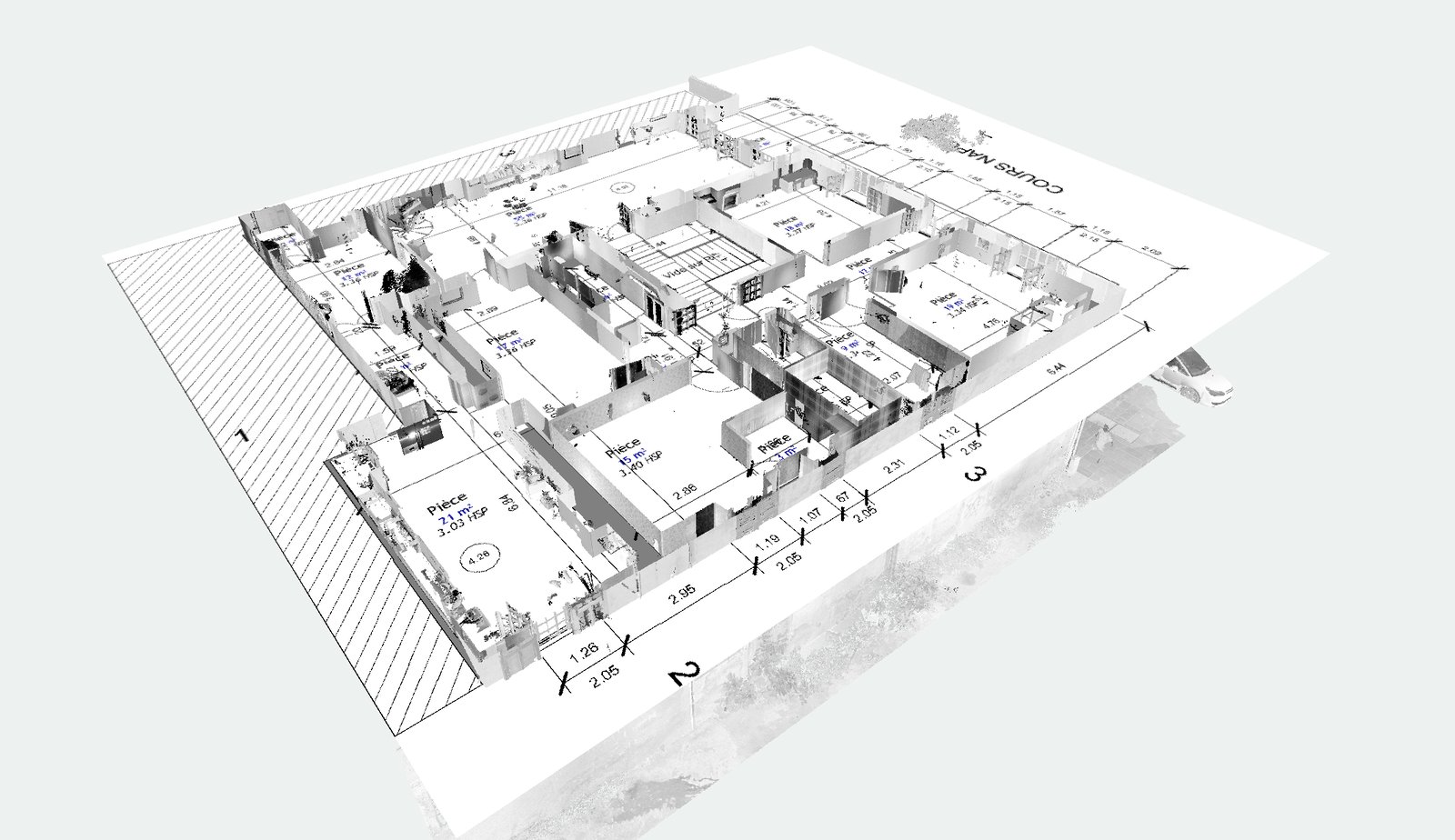

Nous reproduisons les bons volumes en respectant les dimensions de fenêtres, portes, plafonds, dalles, murs, tuyauteries industrielles, ossatures métalliques, sols et pentes de terrain naturel, etc. Nous reconstituons ainsi la maquette numérique 3D compatible BIM.
Nos livrables
Un nuage de points
Nous vous livrons le nuage de points capturé par le scanner 3D sur site, exploitable dans des logiciels de CAO pour modéliser vos bâtiments.
Une maquette numérique
En modélisant sur la base du nuage de points capturé, nous vous livrons dans les meilleurs délais une maquette numérique de votre bâtiment. Les modèles sont exportés dans divers formats ou mis à disposition sur une plateforme en ligne.
Plans 2D
Obtenez les plans à jour et précis des bâtiments générés sur la base du nuage de points.
Nous vous livrons ces plans, élévations, coupes et façades au format DWG ou PDF.
Une visite virtuelle
Accédez depuis votre poste de travail à votre bâtiment façon Google Street View et naviguez dans la 3D au travers des photos capturées par le scanner. La collaboration devient aisée en partageant des vues et en prenant des cotes.
Travailler avec nous
Les années d'expertises de bâtiment, pratiquées au sein du cabinet A.D.E. (Albertini Diagnostics & Expertises) ont amené au constat que la numérisation des informations pour le bâtiment s'accélère. C'est pourquoi nous avons fait l'acquisition d'un scanner laser 3D FARO. Cet outil permet d'effectuer en quelques minutes des relevés tridimensionnels pour tout ce qui est existant et visible, avec une précision millimétrique. Nous obtenons ainsi un état des lieux en 3D, à l'échelle réelle, informatisé, consultable hors site et à tout moment.
Notre travail se décompose en 2 parties, une première partie sur site, une seconde sur notre poste informatique.
- Nous commençons par nous rendre sur site - avec ou sans le client- afin de scanner l'ensemble de la zone concernée par le projet - en intérieur comme en extérieur, en locaux vides comme en locaux occupés ou encombrés. Cette étape est rendue performante grâce au scanner qui effectue jusqu'à 1 million de mesure par seconde. A titre d'exemple, il est possible de relever 200m² de bureaux en l'espace d'une heure.
- La seconde phase concerne le traitement de la donnée afin de produire le livrable souhaité. Que cela soit un simple plan de niveau ou un plan de coupe, en passant par une maquette numérique normalisée BIM ou encore une visite virtuelle, toutes les informations ont été captées et sont disponibles pour produire le livrable sans avoir à retourner sur site.
Et si après coup, vous avez besoin d'une information complémentaire, vérifier la présence d'une clim, la taille d'une fenêtre, le calepinage du faux plafond, la dimension des meubles présents sur place ? Il suffit de retourner sur le fichier 3D pour repérer les détails souhaités. Il n'est plus nécessaire de retourner physiquement sur le site. L'information précédemment captée est stockée sur un support numérique au choix, elle peut être transmise et dupliquée autant de fois que souhaité et pourra être ré-utilisée dans plusieurs années.
